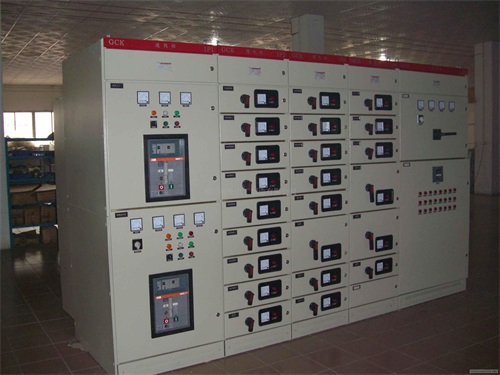

GCK抽屉式开关柜

  • 所属分类:GCK抽屉式开关柜

  • 点击次数:
  • 发布日期:2017/06/30
  • 更多
  • 在线询价
详细介绍

GCK开关柜概述



GCK低压抽出式开关柜由动力配电中心PC(Power Center)柜和电动机控制中心MCC(Motor Control Center)两部分组成。该装置适用于交流50(60)Hz,额定工作电压小于等于660V,额定电流4000A及以下的控配电系统,作为动力配电,电动机控制及照明等配电设备


GCK开关柜符合IEC60439-1《低压开关设备和控制设备》、GB7251.1-2013《低压成套开关设备和控制设备》、GB 14048.1-2012《低压开关设备和控制设备总则》等标准。


具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。

GCK结构特点

整柜采用拼装式组合结构,模数孔安装,零部件通用性强,适用性好,标准化程度高。


柜体上部为母线室,前部为电气室,后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证安全。


MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启。


受电开关,联络开关及MCC柜的抽屉具有三个位置:接通位置,试验位置,断开位置。


开关柜的顶部根据受电需要可安装母线桥。
