大连GCS抽屉式开关柜

您的当前位置: 首 页 >> 产品中心 >> GCS开关柜

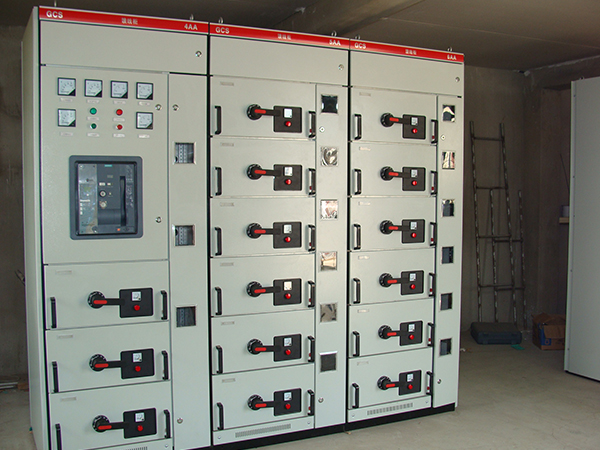

大连GCS抽屉式开关柜

  • 所属分类:GCS开关柜

  • 点击次数:
  • 发布日期:2015/05/18
  • 更多
  • 在线询价
详细介绍

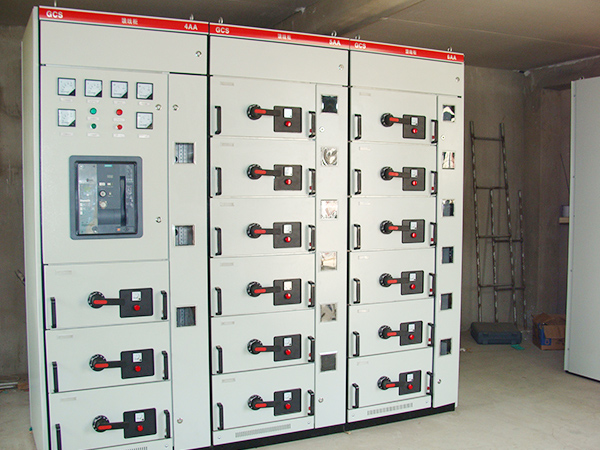

GCS抽屉式开关柜

GCS开关柜概述

l  GCS型低压抽出式开关柜使用于三相交流频率为50HZ,额定工作电压为400V(690)V,额定电流为4000A及以下的发,供电系统中作为动力,配电和电动机集中控制,电容补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所,也可用大型发电机厂,石化系统等自动化程度高,要求与计算机接口的场所。



l  执行标准:本产品符合GB7251.1-2013《低压成套开关设备和控制设备》和GB/T9661-1999《低压抽出式成套开关设备》的要求。



GCS开关柜结构特点

l  框架采用8MF开口型钢,主构架上安装模数为E=20mm和100mm的9.2mm的安装孔,使的框架组装灵活方便。



l  开关柜的各功能是相互隔离,其隔室分为功能单元式、母线室和电缆室,各室的作用相对独立。



l  水平母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使主电路具备高短路强度能力的基本措施。



l  电缆隔室的设计使电缆上、下进出均十分方便。



l  抽屉高度的模数为160mm。抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。单元回路额定电流400A及以下。



l  抽屉面板具有分、合、试验、抽出位置等的明显标志。抽屉单元设有机械联锁装置。以抽屉单元为主体,同时具有抽出式和固定性,可以混合组合,任意使用。



l  柜体的防护等级为IP30 IP40,还可以按用户需要选用。
