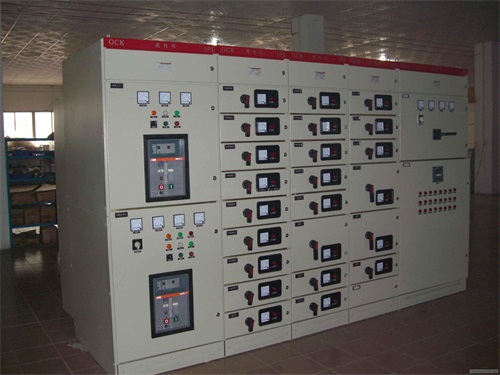

GCK抽屉式开关柜

  • 所属分类:配电柜

  • 点击次数:
  • 发布日期:2022/04/27
  • 更多
  • 在线询价
详细介绍

大连控制柜

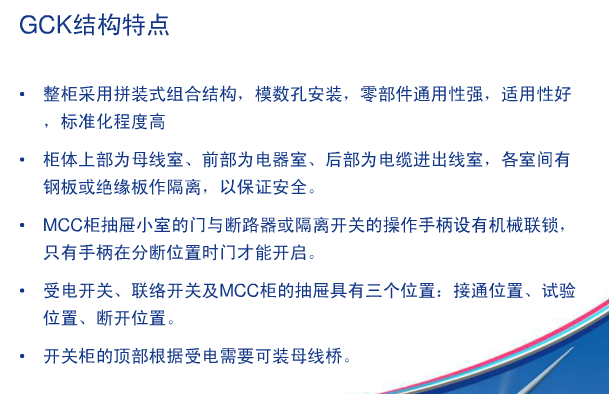

大连控制柜结构特征:


  本系列产品的基本柜架为组合装配式结构,柜架的全部结构件通过螺钉紧固互相连接成基本框架,再按需要加上门,挡板,隔板,抽屉,安装支架以及母线和电路组件等零件,组装成一台完整的开关柜,本柜有下列特点

  1、框架采用异形钢材,利用三维角板定位,螺栓连接无焊接结构从而避免了焊接变形和应力,提高了安装精度。

  2、框架及零部件安装孔按模数E=20mm变化。

  3、内部结构件采用镀锌处理。处部经酸洗和磷化处理后,采用静电环氧粉末喷涂。

  4、在动力中心(PC)进线柜内,顶部水平母线区域,水平母线区域下部为断路器室,断路器可配置国产的DW15C,ME等系列,也可根据用户需要配置国外电气公司生产的各种断路器,如:ABB公司生产的F系列断路器,以及智能化断路器等。

使用备件:

  1.海拔高度不超过2000m。

  2.周围空气温度不高于+40℃,并且24h内平均温度不高于+35℃,周围空气温度不低于-5℃。

  3.大气条件:空气清洁,相对湿度在温度为+40℃时不超过50%,在温度较低时允许有较高的相对湿度,例如+20℃时为90%。

  4.没有火灾,爆炸危险,严重污秽,化学腐蚀及剧烈震动的场所。

  5.与垂直倾斜不超过5℃。

  6.本产品适合以下温度运输储存:-25℃~+55℃,在短时间内(不超过24h)不超过+70℃。

用途与特点:

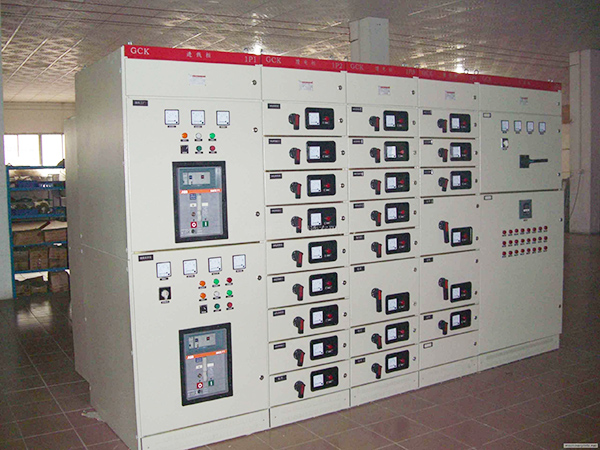

  GCK1低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部份组成,适用于发电厂,变电站工矿企业等电力用户作为交流50Hz,最大工作电压至660V,最大工作电流至3150A的配电系统中,作为动力配电,电动机控制及照明等配电设备的电能转换分配控制之用。

  本系列产品具有分断能力高,动热稳定性能好,结构先进,合理,电气方案切合实际,系列性,通用性强,各种方案单元任意组合,一台柜体所容纳的回路较多,节省占地面积,外形美观,防护等级高,安全可靠,维护方便等优点。本产吕符合IEC439标准,也符GB7251-87《低压成套开关设备》国家标准和ZBK36001-89《低压抽出式成套开关设备》专业标准。

大连控制柜大连控制柜
