MNS抽屉式开关柜

您的当前位置: 首 页 >> 产品中心 >> MNS开关柜

MNS抽屉式开关柜

  • 所属分类:MNS开关柜

  • 点击次数:
  • 发布日期:2017/06/30
  • 更多
  • 在线询价
详细介绍

MNS开关柜结构特点



MNS型开关柜框架为组合结构,基本框架采用C型钢材组装而成。框架的全部结构件经过镀锌处理,通过自攻锁紧螺钉或8.8级六角螺栓紧固连接成基本框架,加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化(E=25mm)变化。

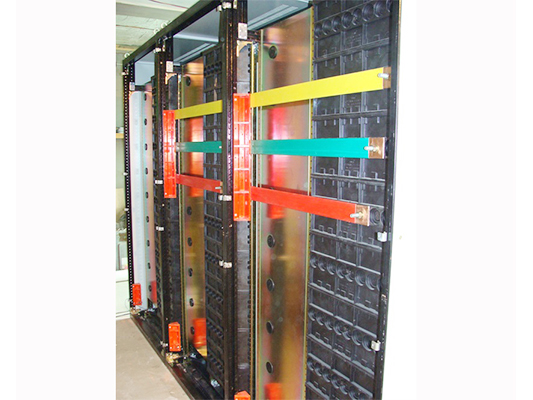

MNS型组合式低压开关柜的每一个柜体分隔为三个室,即水平母线室(在柜后部),抽屉小室(在柜前部),电缆室(在柜下部或柜前右边)。室与室之间用钢板或高强度阻燃塑料功能板相互隔开,上下层抽屉之间有带通风孔的金属板隔离,以有效防止开关元件因故障引起的飞弧或母线与其他线路短路造成的事故。


MNS型低压开关柜的结构设计可满足各种进出线方案的要求:上进上出、上进下出、下进上出、下进下出。


设计紧凑:以较小的空间容纳较多的功能单元。


结构件通用性强,组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合,以满足系统设计的需要。


母线用高强度阻燃型、高绝缘强度的塑料功能板保护,具有抗故障电弧性能,使运行维护安全可靠。


各种大小抽屉的机械联锁结构符合标准规定,有连接、试验、分离三个明显的位置,安全可靠。


采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元,可以根据要求任意组装。


柜体可按工作环境的不同要求选用相应的防护等级。
