大连MNS改进型抽屉式(MCS)

您的当前位置: 首 页 >> 产品中心 >> MNS改进型(MCS)

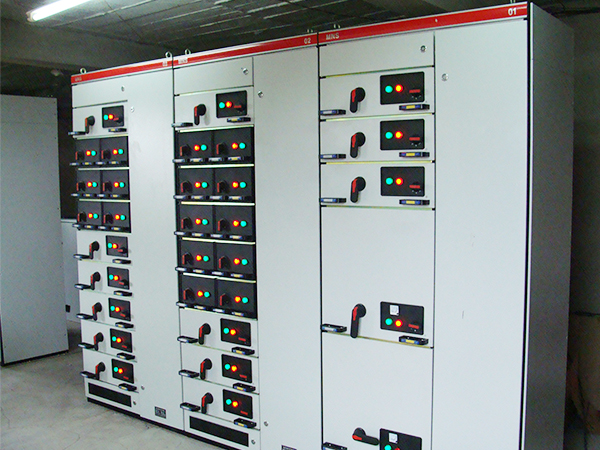

大连MNS改进型抽屉式(MCS)

  • 所属分类:MNS改进型(MCS)

  • 点击次数:
  • 发布日期:2015/05/18
  • 更多
  • 在线询价
详细介绍

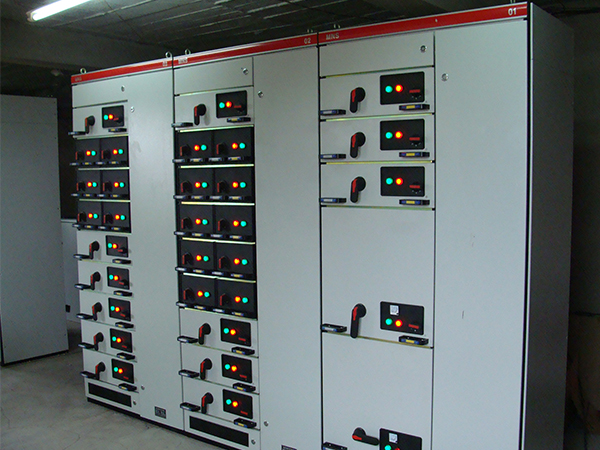

MNS改进型抽屉式(MCS)

MCS开关柜概述

l  MCS智能型低压抽出式开关柜是一种融合了其他低压产品的优点而开发的高级型产品,适用于工矿企业,高层建筑和其它民用领域的三相交流50/60HZ,额定电压380V,额定电流4000A及以下的三相四(五)线制电力配电系统中,在大型发电厂、石化、电信系统等自动化程度高,要求与计算机接口的场所,作为发、供电系统中的配电、电动机集中控制、无功功率补偿的低压配电装置。



MCS开关柜结构特点

l  开关柜的基本框架采用C型(或8MF型)开口型钢组装而成,外型统一、精度高、抽屉互换性好。



l  MCC柜宽度有600mm,使用空间大,可容纳更多的功能单元,节约建设用地。



l  柜内元件可根据用户不同需求,配置各种型号的开关,更好的保证产品高的可靠性。



l  装置可预留自动化接口,也可把智能模块安装在开关柜上,实现遥信、遥测、遥控等三遥功能。



l  抽屉功能单元可分为MCCI、MCCII、MCCIII三种。



l  MCCI型:抽屉宽600mm,高度分180mm,360mm,540mm三种,每柜可安装高度为1800mm,按所需抽屉大小进行组合,最多可装10个单元,适用于较大电流的电动机控制中心和回馈电路。



l  MCCII型:抽屉宽600/2mm,,高度分200mm,可安装高度为1800mm,按所需抽屉大小进行组合, 最多可装18个单元,适用于100A以下的单元。



l  MCCIII型:抽屉宽600/2mm,高度分为180mm,360mm,540mm三种,可安装高度为1800mm,按所需抽屉大小进行组合,最多可装20个回路,适用于100A以下的单元。



l  操作机构:每个抽屉上均装有专门设计的操作机构,用于分断和闭合开关,并具备机械联锁等多种防误操作功能,MCCI型抽屉有一套“断开”、“试验”、“工作”、“移出”四个位置的定位装置,抽屉为摇进结构,MCCII型、MCCIII型抽屉单元为推拉式,设置有定位装置,并有防误操作功能。


相关标签:大连控制柜
