大连控制柜设计绘图

发布日期:2021-07-13 00:00 来源:http://www.dlhnk.cn 点击:

在工控领域,大连控制柜的设计与制造是一个重要的课题。近年来,越来越多的企业在谈论数字孪生体,交流很多,落地很少。但在此期间,控制柜设计和制造过程,2D向3D转换成为主流却成为现实。转换的原因,有主动跟随潮流,也有面对挑战时不得不变的被动接受。


防爆控制柜是一种控制防爆区域内动力系统的配电动力控制系统,一般用在化工厂等有易燃易爆气体环境下;防爆控制柜内常规的会安装PLC来控制各类的防爆电机,整个的操作过程都通过防爆控制柜面上的按钮与开关来完成。


先绘制箱体的形状图,估算零件的尺寸,然后根据比例绘制形状图,然后从对称性、美观性和方便性等方面考虑每个尺寸的调整。确定了控制外观后,根据上述要求设计了控制柜各部分的结构,绘制了控制柜的装配图。并指出了加工要求,然后根据需要为电控柜门锁。当然,考虑到电控柜外形结构的不同,电控柜的设计需要注意吸收各种优点。对于非标准电气安装工具,根据机械零件的设置和修改,制作零件图纸,并清楚记录适当尺寸的公差。


然后,根据各种工程图纸,对控制箱所需的各种零部件和原材料进行了全面修改,根据采购产品类型、订正产品清单、标准材料清单、关键原材料消耗分配表和辅助材料分配表等列出,投标人和企业生产管理单位可以预先准备原材料,预先准备生产和制造,方便成本调整。


控制柜有过载、短路、缺相保护等功能。其结构紧凑、工作稳定、功能齐全,可以根据实际控制规模大小进行组合,既可以实现单柜自动控制,也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DSC)控制系统,能适应各种大小规模的工业自动化控制场合,被广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。

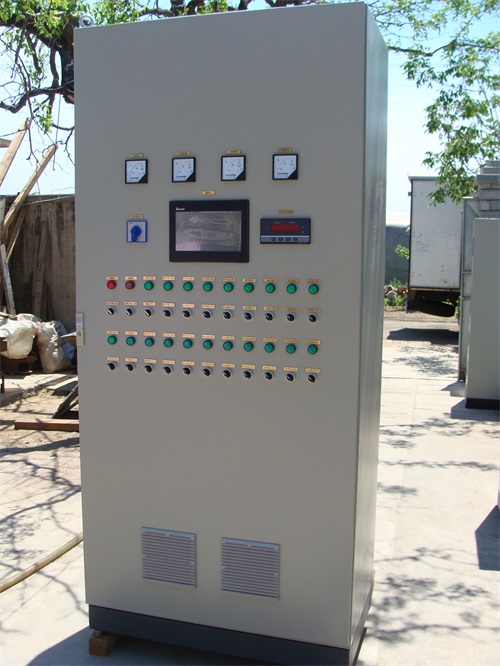

大连控制柜

相关标签:大连控制柜
