控制柜电器元器件布置图的应遵循哪些原则

发布日期:2017-07-19 00:00 来源:http://www.dlhnk.cn 点击:

控制柜电器元器件布置图的应遵循哪些原则



    由于电器、电子元件、控制元件、配电装置须安全地安装于各种环境,这些情况下,控制柜的作用是无可取代的,所以对其性能的要求也是越来越高。现在,很多诸如控制工程和开关设备制造商不单要求快速的交货周期,而且需要具备高适应性与可更改的标准柜,这些可节省他们费时的人工生产。因为需要布置设备、通道、显示器、连接器、空调等元件,所以最重要的是门、侧墙及顶部的口径。


    电器元器件布置图的设计应遵循以下原则:必须遵循相关国家标准设计和绘制电器元件布置图。相同类型的电器元件布置时,应把体积较大和较重的安装在控制柜或面板的下方。发热的元器件应该安装在控制柜或面板的上方或后方,但热继电器一般安装在接触器的下面,以方便与电机和接触器的连接。


    大连控制柜需要经常维护、整定和检修的电器元件、操作开关、监视仪器仪表,其安装位置应高低适宜,以便工作人员操作。强电、弱电应该分开走线,注意屏蔽层的连接,防止干扰的窜入。电器元器件的布置应考虑安装间隙,并尽可能做到整齐、美观。


    掌握电路工作原理的前提下,绘制出电气安装接线图。检查电气元件的质量。包括检查元件外观是否完好、各接线端子及紧固件是否齐全、操作机构和复位机构的功能是否灵活、绝缘电阻是否达标等。底板选料与剪裁。底板可选择2.5~5mm厚的钢板或5mm厚的层压板等,按电气元件的数量和大小、摆放位置和安装接线图确定板面的尺寸。电气元件的定位。按电气产品说明书的安装尺寸,在底板上确定元件安装孔的位置并固定钻孔中心。选择合适的钻头对准钻孔中心进行冲眼。此过程中,钻孔中心应该保持不变。电气元件的固定。用螺栓加以适当的垫圈,将电气元件按各自的位置在底板上进行固定。


    导线的接线方法。在任何情况下,连接器件必须与连接的导线截面积和材料性质相适应,导线与端子的接线,一般一个端于只连接下根导线。有些端子不适合连接软导线时,可在导线端头上采用针形、叉形导线的连接方式必须是工艺上成熟的各种方式,如夹紧、压接、焊接、绕接等。导线的接头除必须采用焊接方法外,所有的导线应当采用冷压端子。若电气设备在运行时承受的振动很大,则不许采用焊接的方式。接好的导线连接必须牢固,不得松动。

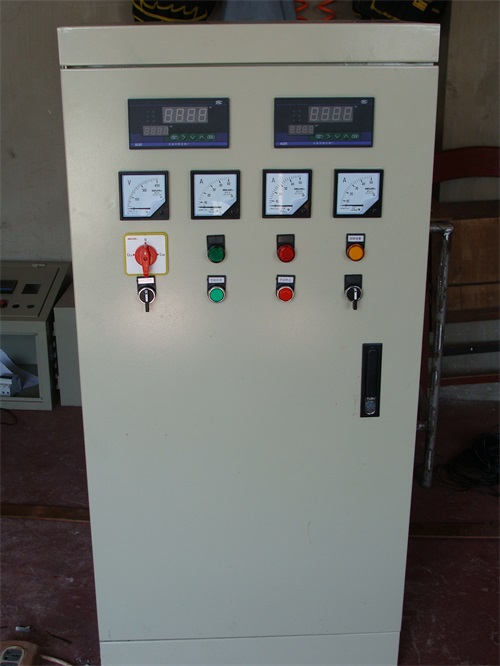

大连控制柜
